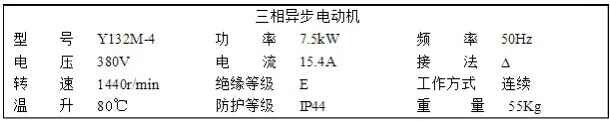

每臺東元電機的機座上都附有一張銘牌。銘牌上標注有該電機的主要性能和技術數據。

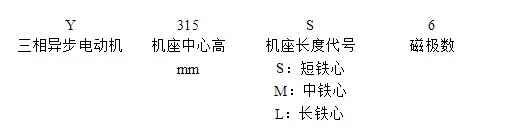

1）．型號 為不同用途和不同工作環境的需要，電機制造廠把電動機制成各種系列，每個系列的不同電動機用不同的型號表示。如
2）．接法 接法指電動機三相定子繞組的聯接方式。
一般鼠籠式電動機的接線盒中有六根引出線，標有U1、V1、W1、U2、V2、W2，其中：
U1、V1、 W1是每一相繞組的始端
U2、V2、 W2是每一相繞組的末端
三相異步電動機的聯接方法有兩種：
星形（Y）聯接和三角形（△）聯接。通常三相異步電動機功率在4kW以下者接成星形；在4kW（不含）以上者，接成三角形。
3）．電壓
銘牌上所標的電壓值是指電動機在額定運行時定子繞組上應加的線電壓值。一般規定電動機的電壓不應高于或低于額定值的5%。
必須注意：在低于額定電壓下運行時，最大轉矩Tmax和啟動轉矩Tst會顯著地降低，這對電動機的運行是不利的。
三相異步電動機的額定電壓有380V、3000V及6000V等多種。
4）．電流
銘牌上所標的電流值是指電動機在額定運行時定子繞組的最大線電流允許值。 當電動機空載時，轉子轉速接近于旋轉磁場的轉速，兩者之間相對轉速很小，所以轉子電流近似為零，這時定子電流幾乎全為建立旋轉磁場的勵磁電流。當輸出功率增大時，轉子電流和定子電流都隨著相應增大。
5）．功率與效率
銘牌上所標的功率值是指電動機在規定的環境溫度下，在額定運行時電極軸上輸出的機械功率值。輸出功率與輸入功率不等，其差值等于電動機本身的損耗功率，包括銅損、鐵損及機械損耗等。
所謂效率η就是輸出功率與輸入功率的比值。一般鼠籠式電動機在額定運行時的效率約為72%—93%。
6）．功率因數
因?yàn)殡妱?dòng)機是電感性負載，定子相電流比相電壓滯后一個φ角，cosφ就是電動機的功率因數。 三相異步電動機的功率因數較低，在額定負載時約為0.7~0.9，而在輕載和空載時更低，空載時只有0.2~0.3。 選擇電動機時應注意其容量，防止“大馬拉小車”，并力求縮短空載時間。
7）．轉速
電動機額定運行時的轉子轉速，單位為轉/分。
不同的磁極數對應有不同的轉速等級。最常用的是四個級的（n0=1500r/min）。

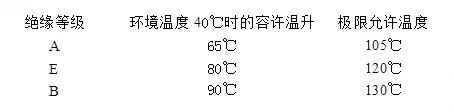

8）．絕緣等級
絕緣等級是按電動機繞組所用的絕緣材料在使用時容許的極限溫度來分級的。 所謂極限溫度是指電機絕緣結構中最熱點的最高容許溫度
